Físico-Química y Tipos de Formulaciones de la Pintura Intumescente

Para proteger el acero estructural de forma eficiente, es fundamental dejar de tratar la intumescencia como una simple “pintura”. Técnicamente, es un recubrimiento polimérico termorreactivo. Su objetivo no es estético; funciona mediante un mecanismo de esponjamiento físico que aísla la estructura frente al estrés térmico.

La correcta especificación de este material requiere entender dos variables fundamentales: cómo reaccionan sus principios activos frente al fuego (la química) y cuál es el vehículo que los transporta y fija al acero (el tipo de resina o formulación).

1. La Química de la Intumescencia: El Mecanismo de Reacción

Independientemente de la marca o la base del producto, la reacción intumescente depende de la interacción precisa de tres ingredientes activos moleculares integrados en la matriz polimérica del recubrimiento:

• El Catalizador (Fuente de Ácido): Generalmente polifosfato de amonio (APP). Al alcanzar temperaturas de entre 150 °C y 250 °C, este compuesto se descompone térmicamente liberando ácido fosfórico inorgánico.
• El Agente Carbonoso (Donante de Carbono): Típicamente pentaeritritol o derivados del almidón. Estos compuestos ricos en carbono reaccionan violentamente con el ácido fosfórico recién liberado, deshidratándose y formando una masa carbonosa fundida.
• El Agente Espumante (Spumific): Normalmente melamina. Al superar los 250 °C – 300 °C, la melamina se descompone liberando grandes cantidades de gases no inflamables (como nitrógeno y amoníaco). Estos gases quedan atrapados en la masa carbonosa viscosa, inflando la mezcla.

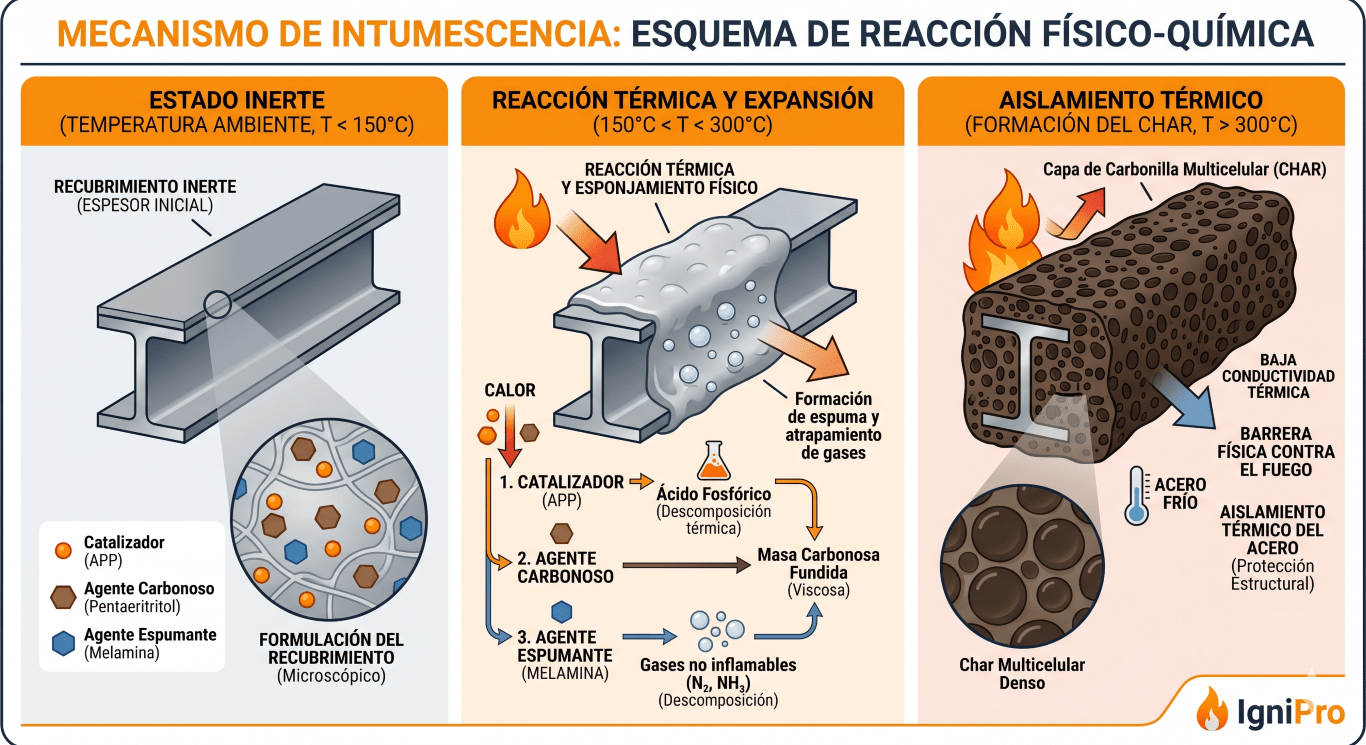

2. Las Fases de la Expansión Térmica

Cuando estalla un incendio, el recubrimiento abandona su estado inerte y atraviesa tres fases críticas que garantizan la supervivencia del acero estructural:

1. Fase de Fusión y Expansión: La pintura original (de 1 o 2 milímetros de espesor) se ablanda, funde y reacciona con los gases. Experimenta un esponjamiento físico, multiplicando su volumen entre 40 y 50 veces.
2. Fase de Carbonización (Formación del Char): La espuma se solidifica formando un “char” (carbonilla) multicelular denso.
3. Fase de Aislamiento Térmico: Esta gruesa capa de carbón presenta una conductividad térmica extremadamente baja. Actúa como una barrera física que impide que las llamas toquen el acero y retrasa severamente la transferencia de calor, impidiendo que el perfil alcance su temperatura de colapso.

3. Tipos de Formulaciones: El Medio de Transporte (Resinas)

Los tres químicos activos mencionados (catalizador, donante de carbono y espumante) se presentan en forma de polvo. Para poder adherirlos al acero estructural, necesitan un “aglutinante” o resina. El tipo de resina elegido determina la durabilidad, el método de aplicación y la tolerancia a la agresividad ambiental del recubrimiento.

3.1. Intumescentes Base Agua (Acrílicas)

La resina se disuelve en agua. Es la opción ecológica y la más utilizada en edificación comercial.

• Ventajas: Ausencia o niveles ínfimos de compuestos orgánicos volátiles (COV). Sin olor durante la aplicación. Suelen ser las formulaciones más económicas.
• Inconvenientes: Alta sensibilidad climática. Tardan días en secar si la humedad relativa (HR) es alta o la temperatura baja. No resisten la lluvia directa ni la condensación constante durante la fase de obra.
• Uso óptimo: Ambientes interiores controlados y secos (Categoría C1 y C2), como oficinas, hospitales o centros comerciales cerrados.

3.2. Intumescentes Base Disolvente (Acrílicas)

La resina se vehiculiza mediante solventes orgánicos (como xileno o tolueno). Son el estándar industrial para estructuras que sufrirán intemperie temporal.

• Ventajas: Secado rápido, lo que permite la manipulación de las piezas en taller. Alta tolerancia a las fluctuaciones de humedad y temperatura durante la aplicación. Forman películas mucho más resistentes al impacto mecánico.
• Inconvenientes: Altas emisiones de COV, fuerte olor y riesgos de inflamabilidad durante la proyección húmeda. Requieren ventilación forzada agresiva si se aplican en interiores.
• Uso óptimo: Ambientes semi-expuestos (Categoría C3), naves industriales abiertas, aparcamientos subterráneos húmedos o aplicación en taller (Off-site).

3.3. Intumescentes Base Epoxi (Altos Sólidos / Monocomponente)

Utilizan resinas epoxídicas de altísima densidad. Representan el tope de gama tecnológico de la protección pasiva.

• Ventajas: Durabilidad extrema. Resistencia total a la intemperie (sin necesidad de esmalte de acabado en algunos casos), resistencia al impacto, al agua salada y a los derrames químicos. Son las únicas formulaciones capaces de resistir las brutales curvas de temperatura de los “incendios de hidrocarburos”.
• Inconvenientes: Coste de material extremadamente alto. Muchas requieren equipos de proyección plurales (dos componentes calentados) difíciles de operar.
• Uso óptimo: Entornos de alta agresividad (C4 y C5), refinerías, plataformas offshore o industrias químicas.

4. Guía Técnica de Selección de Producto

La selección del tipo de recubrimiento no debe ser económica, sino estrictamente técnica y climática. Un intumescente base agua aplicado en una marquesina exterior sin cerramiento fallará por lixiviación (sus sales activas se disolverán con el rocío) antes incluso de que el edificio se inaugure.
