Pintura intumescente: Guía técnica, cálculo y normativa para acero estructural
Estás en la Guía definitiva sobre Pintura Intumescente de IgniPro. Desde este índice central puedes acceder a todo nuestro ecosistema de artículos técnicos detallados, donde desglosamos desde la física de los materiales hasta la ejecución en obra.
La pintura intumescente es uno de los sistemas de protección pasiva contra incendios más utilizados en la edificación para garantizar la estabilidad del acero estructural. También es el sistema donde más dinero se desperdicia en obra.
La práctica habitual del sector es aplicar espesores basándose en tablas prescriptivas genéricas que asumen una temperatura crítica estándar de 500 °C. Esta generalización provoca el sobredimensionamiento drástico del material en casi todos los proyectos. En esta guía desglosamos la ingeniería detrás de la intumescencia: cómo funciona a nivel molecular, la normativa aplicable, el diseño del sistema de pintado y cómo el cálculo analítico permite reducir hasta un 50% el consumo en obra.
Índice de contenidos
- 1. Físico-Química y Tipos de Formulaciones
- 2. Ingeniería de Cálculo: El error de los 500 °C
- 3. Normativa y Certificación aplicable
- 4. Diseño del Sistema de Pintado: El “Sándwich”
- 5. Ejecución en Obra: Proyección Airless y Control
- 6. Selección de Producto y Análisis de Costes
- 7. Preguntas Frecuentes (FAQ)
1. Físico-Química y Tipos de Formulaciones
La pintura intumescente es un recubrimiento reactivo. En condiciones normales, se comporta y tiene el aspecto de un esmalte industrial de alto espesor. Sin embargo, su objetivo no es estético, sino termodinámico.
Al alcanzar temperaturas críticas (generalmente a partir de los 200 °C), el calor extremo desencadena una reacción química en cadena entre sus componentes (catalizadores, agentes carbonosos y espumantes). El recubrimiento experimenta un esponjamiento físico, multiplicando su volumen original hasta 50 veces para formar una gruesa capa de espuma carbonosa (char). Esta matriz, de conductividad térmica extremadamente baja, actúa como un escudo aislante que frena la transferencia de calor hacia el perfil de acero.
Dependiendo de las condiciones climáticas de la obra y la agresividad del entorno (C1 a C5), existen tres formulaciones químicas principales para lograr esta reacción:
- Base agua: Ecológicas y orientadas a interiores secos.
- Base disolvente: Ofrecen mayor tolerancia a la humedad y un secado mucho más rápido.
- Epoxis de altos sólidos: Diseñadas para entornos de altísima exigencia mecánica y química.
2. Ingeniería de Cálculo: El error de los 500 °C

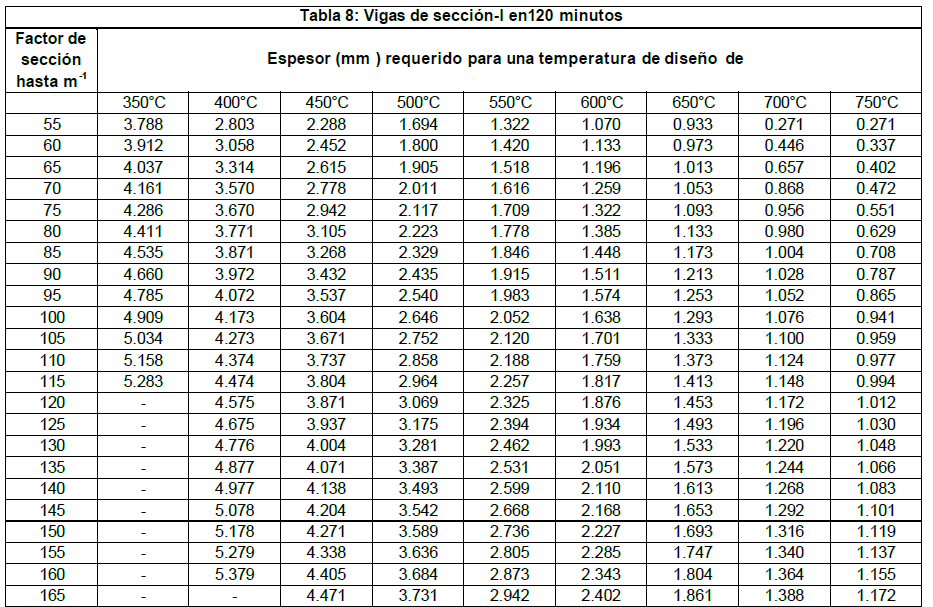

El acero estructural pierde aproximadamente la mitad de su capacidad portante y límite elástico al superar los 500 °C. Por comodidad, la industria asume esta temperatura como límite universal. Sin embargo, no todos los perfiles colapsan a esa temperatura. El Espesor de Película Seca (DFT) necesario depende estrictamente de dos variables que deben calcularse analíticamente para cada proyecto:
- Temperatura Crítica de Diseño: Calculada mediante los Eurocódigos (EN 1993-1-2), varía según la carga estructural. Una viga sobredimensionada puede soportar 650 °C o más antes de fallar. A mayor temperatura crítica justificada, menor espesor de pintura se requiere.
- Factor de Masividad (Hp/A o Am/V): Es la relación geométrica entre el perímetro expuesto al fuego y el área de la sección. Los perfiles esbeltos actúan como rápidos absorbentes térmicos y exigen espesores gruesos; los macizos disipan el calor y requieren menos pintura.
Simulador de Ahorro: El impacto de la Temperatura Crítica
Para visualizar el impacto económico real de abandonar el estándar de los 500 °C, se muestra el siguiente simulador interactivo. Los datos están extraídos de las tablas de ensayo de la pintura Interchar 1120 aplicada a una columna de perfil cerrado a R120.
3. Normativa y Certificación aplicable
La aplicación de pintura intumescente es papel mojado si no está estrictamente respaldada por la normativa vigente. En España y Europa, los marcos regulatorios exigen el cumplimiento del CTE DB-SI y el RSCIEI para establecer los requisitos mínimos de resistencia al fuego (R30 a R180) según el uso del edificio y la sectorización.
A nivel de producto, la pintura debe disponer de un Marcado CE y una Evaluación Técnica Europea (ETA) válida (bajo la norma EAD 350402-00-1106), que certifica que el sistema ha sido ensayado según la EN 13381-8 para determinar su contribución a la resistencia al fuego del acero.
4. Diseño del Sistema de Pintado: El “Sándwich”
Un error crítico en obra es concebir la pintura intumescente como un producto aislado. Para que el recubrimiento se expanda correctamente y no sufra patologías previas (como la lixiviación de sus sales por humedad), requiere una configuración tricapa estrictamente homologada en el documento ETA del fabricante:
- Imprimación Anticorrosiva: Exige un chorreado abrasivo del acero (Sa 2½). Aporta anclaje mecánico y protección contra la oxidación.
- Capa Intumescente: El recubrimiento polimérico reactivo proyectado.
- Esmalte de Acabado (Topcoat): Aísla el intumescente frente al entorno exterior. Es obligatorio en ambientes semi-expuestos (Tipo Y) o de intemperie (Tipo X).
5. Ejecución en Obra: Proyección Airless y Control
Debido a su altísima viscosidad y contenido en sólidos (superior al 70%), la aplicación profesional se realiza mediante equipos mecánicos de proyección Airless operando a presiones en torno a los 200 bar, sin filtros en línea para evitar bloqueos.
Durante la ejecución, la climatología es el factor de riesgo principal: la temperatura del acero debe estar, incondicionalmente, un mínimo de 3 °C por encima del punto de rocío para evitar micro-condensaciones invisibles que destruyan la adherencia mecánica y química del sistema.
6. Selección de Producto y Análisis de Costes
El precio por litro de pintura es el indicador menos relevante para medir la rentabilidad de un proyecto. El coste final (€/m²) está determinado por el consumo volumétrico, el coste de la preparación del soporte, las mermas (que oscilan entre un 10% y un 30% en proyección airless) y los tiempos de ejecución.
El cuello de botella de la mano de obra (Límite diario)
La pintura intumescente no se puede aplicar con el grosor que uno desee en una sola pasada. Para permitir la evaporación y evitar el descuelgue, la capacidad máxima de aplicación suele estar limitada a unas 500 micras diarias por capa.
Si un perfil mal optimizado requiere 1.200 micras, necesitará tres jornadas de trabajo distintas. Esto multiplica por tres el coste de operarios, plataformas elevadoras y dietas. Por este motivo, los productos de última generación con tecnología de “cargas competitivas” (low loadings), aunque tengan un precio por kilo mayor, terminan siendo más baratos: requieren menor Espesor de Película Seca (DFT), reduciendo drásticamente el número de pasadas y los días de alquiler de medios auxiliares.
Precios orientativos del mercado (€/m²)
A modo de estimación paramétrica rápida (sujeta siempre al cálculo de la masividad y la temperatura crítica), los rangos de coste actuales son:
| Resistencia requerida | Coste estimado material (€/m²) | Coste aplicado llave en mano (€/m²) |
|---|---|---|
| R60 (Estabilidad 60 min) | 25€ – 35€ | 45€ – 70€ |
| R90 (Estabilidad 90 min) | 30€ – 40€ | 55€ – 85€ |
| R120 (Estabilidad 120 min) | 60€ – 85€ | 90€ – 140€ |
7. Preguntas Frecuentes (FAQ)
¿Cuál es el grosor de la pintura intumescente?
No existe un grosor universal. El espesor de película seca (DFT) varía drásticamente dependiendo de variables como el tiempo de resistencia al fuego exigido, el factor de forma (masividad) del perfil y la temperatura crítica.
¿Cuál es el rendimiento de la pintura intumescente por m²?
El rendimiento en kg/m² es proporcional al grosor exigido por la normativa. Un perfil esbelto consumirá mucha más pintura que un perfil compacto. Se puede optimizar elevando la temperatura crítica mediante cálculo estructural.
¿Qué se aplica primero, el anticorrosivo o la pintura intumescente?
Siempre la imprimación anticorrosiva. El sistema es: acero granallado + imprimación anticorrosiva compatible + pintura intumescente + esmalte de acabado (topcoat) si procede.
¿Qué pasa si se pinta encima del óxido?
Aplicar pintura sobre óxido o calamina anula la adherencia mecánica. En caso de incendio, la capa reactiva se desprenderá del acero antes de poder expandirse, dejando la estructura desprotegida.
¿Cuál es la diferencia entre espesor de película húmeda (WFT) y seca (DFT)?
El WFT es la medida en estado líquido durante la obra. Al secarse los disolventes, se obtiene el DFT, que es el valor legalmente vinculante auditado por la Dirección Facultativa.
